3-8. ブロックゲージ
金型屋に必須の計測治具であり、基本セットは108個のゲージを有する。
■ ブロックゲージとは
ブロックゲージは、極めて高い寸法精度（通常±0.1μm～）を持つ長さの基準器であり、主に精密測定・測定器の校正・加工機械の基準設定などに用いられます。材質は鋼、セラミック、超硬合金などがあり、摩耗やサビへの耐性に応じて選ばれます。特に金型加工業では、正確な基準寸法を出すために不可欠な計測治具です。
一般的な基本セットは108個構成で、1.000mm～100.000mmまでのサイズを、さまざまな組み合わせで正確に構成できるようになっています。また、ミリ台（1mm〜100mm）、サブミリ台（0.5mm、0.2mmなど）、μm単位（0.01mm〜0.9mm）のゲージを揃えることで、任意の長さを構成可能です。

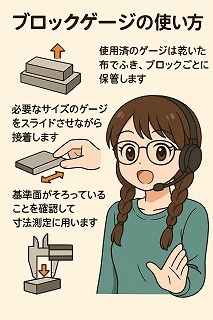

■ ブロックゲージの使い方
ワークの確認および測定器の準備
使用前には、ワークや測定器（マイクロメーター、ハイトゲージ等）が清掃され、温度も20℃前後の標準状態で安定していることが望まれます。温度差があると膨張により誤差が生じます。
ブロックの選定と組み合わせ
目的の寸法に近いゲージを、できるだけ少ない個数で構成します（3個以下が理想）。たとえば25.00mmを作る場合、20.00mm + 5.00mm のように組み合わせます。
ワリング（摺り合わせ）
ブロックゲージの表面はナノレベルで非常に平滑に仕上げられており、特殊な手法で軽く擦ると「分子間力」により密着します。これを「ワリング」と呼びます。
ゲージの面同士を「滑らせて吸着」させるように組み付け、空気を抜くように軽く押し当てることで、高精度な寸法合成が可能となります。
使用例
マイクロメーターのゼロ調整や、正しい表示確認
加工機のZ基準高さの設定
ハイトゲージの精度確認
金型部品のすきま測定や基準面の高さ確認
使用後のメンテナンス
使用後は、ゲージ面の油や皮脂を中性アルコールなどで拭き取り、防錆油を軽く塗布して保管します。湿度変化やサビがゲージの寿命に大きく影響するため、乾燥剤を入れた密閉容器に保管するのが基本です。
■ 金型屋における役割
ブロックゲージは、**「金型寸法の基準点」**を確認するための中核的なツールです。設計公差±0.01mm以下の精度管理が求められる金型加工現場では、機械加工だけでなく、検査・仕上げ・組立工程においても使用されます。
ブロックゲージを正しく使用し、基準の信頼性を維持することは、製品全体の品質を左右するため、経験のある職人ほどその扱いに慎重です。また、若手にも「ワリングの正しい方法」や「温度変化の影響」などの教育が重要です。
